трансформаторные вводы

Вводы съемные применяются в силовых масляных трансформаторах и предназначены для соединения обмоток и изоляции выводов обмоток трансформаторного оборудования с силовой частью электрических подстанций и/или высоковольтными линиями электропередач.

Условное обозначение типов вводов

Данная расшифровка условного обозначения типов вводов дана для более точного исполения заказа.

При заказе указывать:

1. Тип ввода;

2. Обозначение чертежа ввода,

2.1 Для вводов 250, 400 и 630А указывать обозначение чертежа стержня, который выбирается из таблицы (для единичных заказов вводов по запасным частям)

3. Обозначение чертежа установки ввода (по требованию заказчика)

4. Тип изолятора выбирать из таблиц изоляторов и указывать в ордере заводского заказа в строке «ведомость покупных изделий» с указанием ТУ 16-757.032-86 (для всех типов изоляторов)

Условное обозначение В С Т Х — Х/Х — Х — ХРасшифровка обозначения
В
Ввод;
ССъемный;
ТТрансформаторный;
ХКатегория электрооборудования исполнение по ГОСТ 9920:

А — нормальное,

В — усиленное
Х / ХНоминальное напряжение, Ur, кВ / Номинальный ток, Ir, А
ХСпособ подсоединения к отводу обмотки:

1 — разборное, на крепежных элементах,

2 — неразборное, сварка или пайка;
ХКлиматическое исполнение

УХЛ1 — климатическое исполнение районов умеренно- холодного климата для наружной установки по ГОСТ 15150.

Допускается обозначение — 01 — общеклиматическое исполнение по ГОСТ 15150,

Т1 — эксплуатации в районах с тропическим климатом для наружной установки.

КОНСТРУКЦИЯ ВВОДОВ

Вводы состоят из фарфорового изолятора, токоведущего стержня (стержень), деталей уплотнения и опорных элементов для уплотнений, зажимов контактных (шпильки и пластины), элементов крепления и изготавливаются по техническим требованиям чертежей.
Устанавливаются вводы на крышке или стенке бака трансформатора в конструкциях установок вводов, которые имеют дополнительные детали для крепления ввода: бобышки, крепеж, фланец, кулачки, прокладки и диск (заглушка бака транспортная, если ввод демонтируется).
Вводы устанавливаются под углом к вертикали от 0 °  до 90 ° включительно.

Производство вводов

Производство вводов съемных класса напряжения 0,5, 1, 3, 6, 10, 20, 35 кВ в различных климатических исполнениях для силовых масляных трансформаторов

Накопленный многолетний опыт, производства вводов съемных позволяет специалистам в кратчайшие сроки изготавливать необходимые конструкции вводов под технические требования заказчика.

В целях улучшения качества и удовлетворения потребностей рынка постоянно совершенствуется конструкции и расширяет номенклатуру выпускаемых вводов съемных.

Все узлы и детали, входящие в состав вводов, изготавливаются из высококачественных материалов и обрабатываются на современном многофункциональном оборудовании.

По желанию заказчика, имеем возможность комплектовать вводы съемные узлами и деталями, необходимыми для монтажа вводов на трансформаторах.

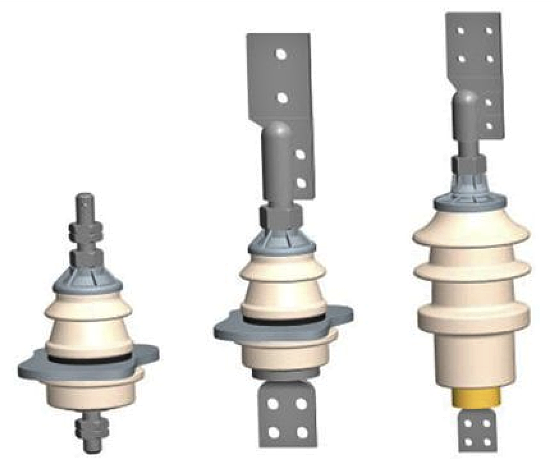

ВВОДЫ СЪЕМНЫЕ

Вводы съемные применяются в силовых масляных трансформаторах и предназначены для соединения и изоляции выводов обмоток трансформаторного оборудования с силовой частью электрических подстанций и/или высоковольтными линиями электропередач.

 Производство вводов съемных класса напряжения 0,5,

1, 3, 6, 10, 20, 35 кВ в различных климатических исполнениях для

силовых масляных трансформаторов

Накопленный многолетний опыт, производства вводов съемных позволяет специалистам в кратчайшие сроки изготавливать необходимые конструкции вводов под технические требования заказчика.

 В целях улучшения качества и удовлетворения потребностей рынка постоянно совершенствуется конструкции и расширяет номенклатуру выпускаемых вводов съемных.

Все узлы и детали, входящие в состав вводов, изготавливаются

из высококачественных материалов и обрабатываются на современном многофункциональном оборудовании.

По желанию заказчика, имеем возможность комплектовать вводы съемные узлами и деталями, необходимыми для монтажа вводов на трансформаторах.

НА НАПРЯЖЕНИЯ 0,5 кВНА НАПРЯЖЕНИЯ 1 кВНА НАПРЯЖЕНИЯ 10 кВНА НАПРЯЖЕНИЯ 20 кВНА НАПРЯЖЕНИЯ 35 кВ
ВСТ-0,5/100-1-УХЛ1,У1,Т1ВСТ-1/250-1-УХЛ1,У1,Т1ВСТА-10/250-1-УХЛ1,У1,Т1ВСТА-20/250-1-УХЛ1,У1,Т1ВСТА-35/200-2-УХЛ1,У1,Т1
ВСТА-0,5/100-1-УХЛ1,У1,Т1ВСТА-1/250-1-УХЛ1,У1,Т1ВСТА-10/250-2-УХЛ1,У1,Т1ВСТА-20/250-2-УХЛ1,У1,Т1ВСТБ-35/200-2-УХЛ1,У1,Т1
ВСТ-1/400-1-УХЛ1,У1,Т1ВСТБ-10/250-2-УХЛ1,У1,Т1ВСТБ-20/250-2-УХЛ1,У1,Т1ВСТА-35/250-1-УХЛ1,У1,Т1
ВСТА-1/400-1-УХЛ1,У1,Т1ВСТА-10/400-1-УХЛ1,У1,Т1ВСТА-20/400-1-УХЛ1,У1,Т1
ВСТБ-35/250-1-УХЛ1,У1,Т1
ВСТ-1/630-1-УХЛ1,У1,Т1ВСТА-10/400-2-УХЛ1,У1,Т1ВСТА-20/400-2-УХЛ1,У1,Т1ВСТА-35/400-2-УХЛ1,У1,Т1
ВСТА-1/630-1-УХЛ1,У1,Т1ВСТБ-10/400-2-УХЛ1,У1,Т1ВСТБ-20/400-2-УХЛ1,У1,Т1ВСТБ-35/400-2-УХЛ1,У1,Т1
ВСТА-1/630-1-УХЛ1,У1,Т1ВСТА-10/630-1-УХЛ1,У1,Т1ВСТА-20/630-2-УХЛ1,У1,Т1ВСТА-35/400-1-УХЛ1,У1,Т1
ВСТ-1/1000-1-УХЛ1,У1,Т1ВСТА-10/630-2-УХЛ1,У1,Т1ВСТБ-20/630-2-УХЛ1,У1,Т1ВСТБ-35/400-1-УХЛ1,У1,Т1
ВСТА-1/1000-1-УХЛ1,У1,Т1ВСТБ-10/630-2-УХЛ1,У1,Т1ВСТА-20/1000-1-УХЛ1,У1,Т1ВСТА-35/630-2-УХЛ1,У1,Т1
ВСТ-1/1600-1-УХЛ1,У1,Т1ВСТА-10/1000-1-УХЛ1,У1,Т1ВСТА-20/1600-1-УХЛ1,У1,Т1ВСТБ-35/630-2-УХЛ1,У1,Т1
ВСТА-1/1600-1-УХЛ1,У1,Т1ВСТБ-10/1000-1-УХЛ1,У1,Т1ВСТБ-20/1600-1-УХЛ1,У1,Т1ВСТА-35/630-1-УХЛ1,У1,Т1
ВСТ-1/2000-1-УХЛ1,У1,Т1ВСТА-10/1600-1-УХЛ1,У1,Т1ВСТА-20/2000-1-УХЛ1,У1,Т1ВСТБ-35/630-1-УХЛ1,У1,Т1
ВСТ-1/2000-1-УХЛ1,У1,Т1ВСТБ-10/1600-1-УХЛ1,У1,Т1ВСТБ-20/2000-1-УХЛ1,У1,Т1ВСТА-35/1000-1-УХЛ1,У1,Т1
ВСТА-1/2000-1-УХЛ1,У1,Т1ВСТА-10/2000-1-УХЛ1,У1,Т1ВСТА-20/2500-1-УХЛ1,У1,Т1ВСТБ-35/1000-1-УХЛ1,У1,Т1
ВСТ-1/2500-1-УХЛ1,У1,Т1ВСТБ-10/2000-1-УХЛ1,У1,Т1ВСТБ-20/2500-1-УХЛ1,У1,Т1ВСТА-35/1600-1-УХЛ1,У1,Т1
ВСТА-1/2500-1-УХЛ1,У1,Т1ВСТА-10/2500-1-УХЛ1,У1,Т1ВСТА-20/4000-1-УХЛ1,У1,Т1ВСТБ-35/1600-1-УХЛ1,У1,Т1
ВСТБ-10/2500-1-УХЛ1,У1,Т1ВСТА-35/2000-1-УХЛ1,У1,Т1
ВСТБ-35/2000-1-УХЛ1,У1,Т1
